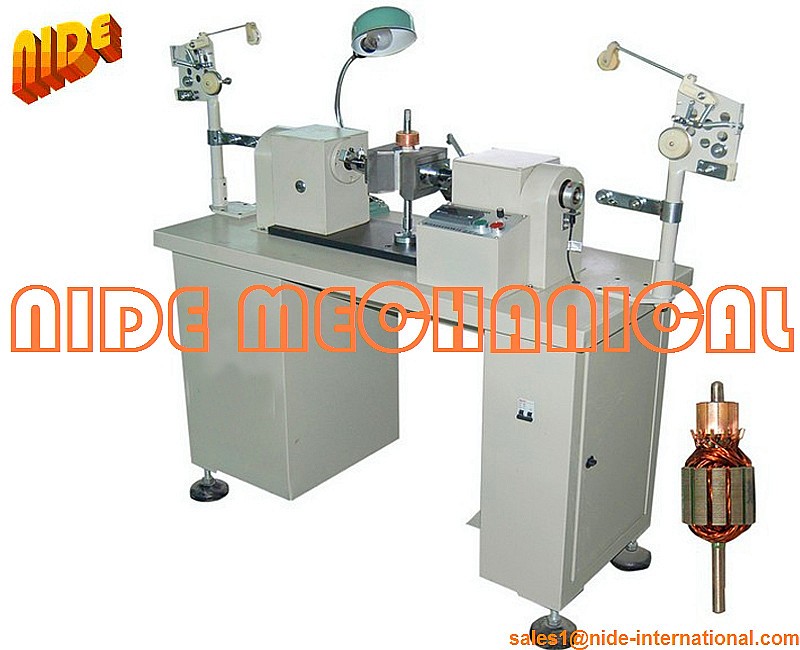

ND-ZB－2G double flyer winding machine

Concise description:
ND-ZB -2G double flyer winding machine is special designed for winding even slots armature.It is applicable for slot or hook commutator.

Working priciple:
By synchronization mechanism of double flyer and 2 pcs 3 phase asynchronous motors, they could make the flyers turn opposite at the same time. While the machine running,the rotor is fixed by 2 pcs winding tools and clamping device, the wires go through wire release and tightening device into sleeve and go out by sliding wheel to wire guiding wheel, then insert to wire slot. Meanwhile, opposite winding at each side could keep the coils to be in the rotor.
Machine operation is controlled by PLC , its automatic indexing is driven by servo system and MITSUBISHI stepless speed regulator obtains full function to convenient operator.
The fixture loading takes use of cylinder and working table concerning.
Counting signal is supervised by hall sensor.

Technical parameter:
Input voltage: 220v+/-10%, 50Hz
Power:  750W

Main spindle speed: 0～1400r/min
Central height: 170mm Max rotor OD f60mm
Turns no. 0～999 Display  HMI
Speed regulating mode Stepless speed regulating Start mode Manual
Max frequency 60Hz Speed-up time 0.5s(customizable)

Wire Diameter: Φ0.08～Φ1.08mm
Dimension:  1100×500×670 mm
